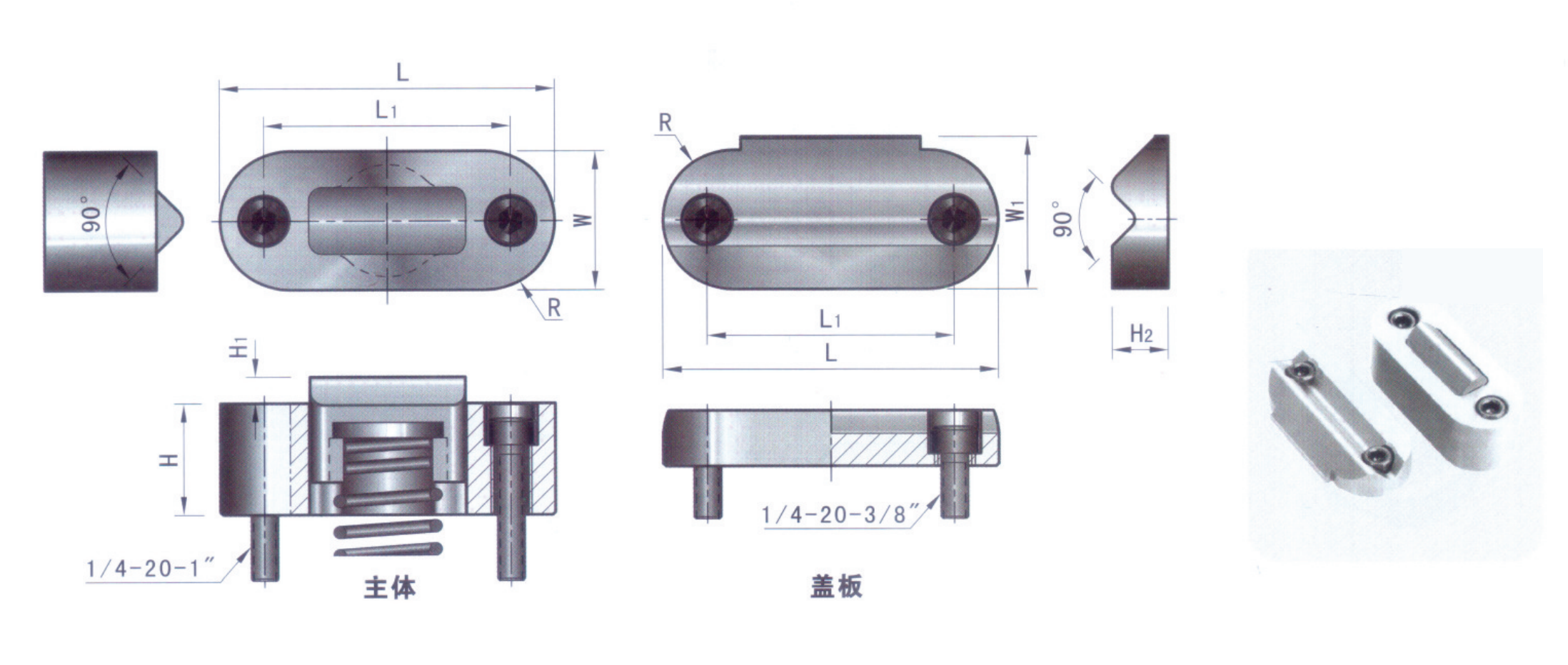

Code | L | L1 | H | H1 | H2 | W | W1 | R | 安装螺丝 | 荷重(Kgf) |
SLK-50A | 58.22 | 41.91 | 21.84 | 4.34 | 9.78 | 25.3 | 26.87 | 12.7 | 1/4-20-1" | 22.5 |
(2.292) | (1.65) | (0.86) | (0.171) | (0.385) | (0.996) | (1.058) | (0.498) | 1/4-20-3/8 | 22.5 |
安SLK-50A定位珠荷重22.5kgf,主要应用于注塑模中;
可多个限位夹同时安装在模具上,以达到更大的荷重;
盖板通常安装在滑块内,外形为长椭圆形设计,易于模具开框加工与安装。
订购:定位珠 SLK-3
